mpSol PV

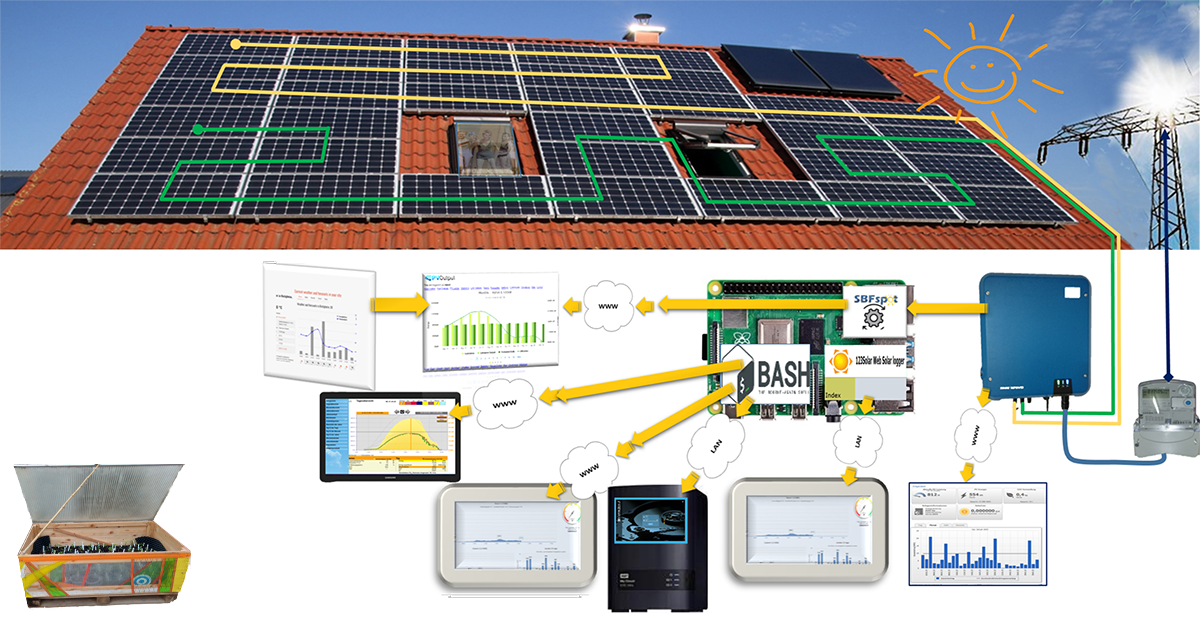

Die Potovoltaik-Anlage besteht aus 34 Photovoltaik-Modulen (asola 250W) an einem Sunny Tripower 8.0 Wechselrichter mit einer Leistung von 8.5 Kwp. Der ins Netz eingespeiste Strom kann auf einem Stromzähler abgelesen werden. Zusätzlich werden die Ertragsdaten an das Sunny-Portal übermittelt und mit einem Himbeerkuchen-PV-Protokollierer (Raspberry Pi PV-Logger) vom Wechselrichter ausgelesen, in einer Datenbank gespeichert und mit der Himbeerkuchen-PV-Protokollierer-Anzeige überwacht. Die Ertragsdaten werden (abends) zusätzlich per sqlite/bash-script ins Solarlogformat konvertiert und auf das Backupsystem und einen Webserver übertragen.

Der Raspberry Pi ist ein Minicomputer auf einer nur 9x6 cm großen Platine, der sich vielfältig erweitern lässt. Er wurde ursprünglich zu Lern- und Demonstrationszwecken entwickelt, eignet sich aber auch für die Realisierung verschiedener Anwendungen, wie z.B. einem PV-Logger mit Visualisierung via Web-Browser.

SBFspot ist ein Open-Source-Projekt, mit dem aktuelle und archivierte Daten von SMA®-Wechselrichtern über Bluetooth oder Ethernet (Speedwire®) abgerufen werden können. Das Programm kann unter Linux/Windows installiert werden. SBFspot verbindet sich mit dem Wechselrichter und liest die Ertragsdaten aus. Diese werden in einer SQL-Datenbank und/oder CSV-Dateien gespeichert. Ein separater Daemon/Service lädt dann die gesammelten Daten auf PVOutput.org hoch.

PVOutput ist ein kostenloser Onlinedienst zum Teilen und Vergleichen der Leistungsdaten von Photovoltaik-Solarmodulen. Es bietet sowohl manuelle als auch automatische Möglichkeiten zum Hochladen der Daten.

OpenWeatherMap ist ein Online-Dienst, der eine frei nutzbare Programmierschnittstelle (API) für Wetterdaten, Wettervorhersagen sowie historische Wetterdaten bereitstellt. Zur Darstellung von Wetterkarten wird OpenStreetMap verwendet. Beim Upload der Ertragsdaten zu PVOutput werden von OpenWeatherMap gleichzeitig die aktuellen Wetterdaten des Anlagenstandortes bereitgestellt und zusammen mit den der Spot-Daten des Wechselrichters gespeichert.

123Solar ist eine Reihe von PHP/JS-Dateien, mit denen ein Weblogger einen Photovoltaik-Wechselrichter visualisiert. Es wird lediglich ein Webserver (nginx, apache) und PHP benötigt.

OpenMediaVault (OMV) ist ein freies Betriebssystem zur Realisierung eines Netzwerkspeichers (NAS). Es basiert auf der Linux-Distribution Debian.

Der Solarlogger kann günstig mit einem Raspberry PI und ein wenig MausundFensterFirlefantz selbst gebastelt werden. Einfach ein paar mal mit der Maus gefuchteln, einige Dateien auf die SD-Karte des Pi downloaden und die individuelle Einstellungen vornehmen. Hier und in der Bastelanleitung des Solarloggers ist das detailliert beschrieben.
